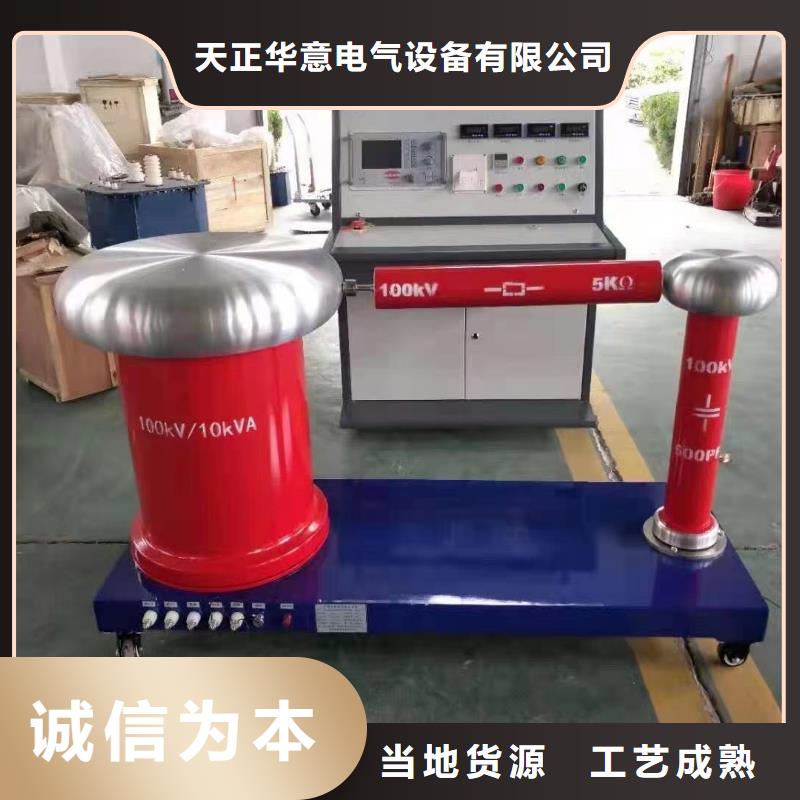

工频高压局放试验装置 椭圆扫描时基:(1)内、外触发功能,可实现频率50(内)及外部高频试验电源触发同步。(2)旋转:以30°为一档旋转,调整观察角度。(3)高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率20dB。(4)正负脉冲响应不对称性±100Hz脉冲上升沿时间:100us注入电容:10PF,100PF电容误差 Ec≤±4%方波电压幅度误差 Eu≤±4%(50PC档位)校正电荷误差 Eq=(Eu2+Ec2)1/2 ≤±5%尺寸:160×125×50mm3重量:0.5kg电池:6F22 9V八、15KVA三倍频电源变压器输入电压:三相380 V, 50 Hz输出电压: 0 ~ 250 V, 150 Hz输入电流: 22.8 A输出电流: 45 A波 形:正弦波,失真度小于3.0%容 量:15 KVA负载特性:阻性、感性、容性均可调压方式:单相、电动调压允许运行时间:0.5h冷却方式:干式自冷试验控制台1.1、JFE-2003液晶型局部放电检测仪部分本仪器保持了成熟型号产品检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)的优点。操作、及结构安装形式与以往型号完全兼容,便于已有系统设备的升级改造。产品特点:?局部放电信号经数字化处理后,采用液晶显示器替代传统的示波管显示。?操作与传统的模拟式局部放电测试仪器完全相同,简单易学。?自由选择椭圆、直线、正弦显示方式?采用数字开窗技术,可避免干扰对测量的影响。?任意相位开窗,单窗、双窗任选,椭圆150度旋转。?可对当前放电图谱作定格保存处理,静态对局部放电脉冲进行观测、分析。?可对当前放电图谱进行保存,实现测试结果的可追溯性。




工频高压局放试验装置校正脉冲发生器 用途与适用范围JZF—10校正脉冲发生器是一个小型的价廉的电池供电的局部放电校正器,它体积小,重量轻,便于携带,同步方便,适合作为大量的现场测试和工厂产品测试的校正脉冲发生器。它可以以三种放电量的注入范围向试品两端注入频率为1.2KHz左右的校正脉冲。适合于国际电工委员会IEC—270所的任何一种试验电路2、主要规格及技术参数输出电荷量档位:5 PC、10 PC、20 PC 、50PC极性:正负交替重复频率:1.2KHz频率变化范围: >±100Hz脉冲上升沿时间: 100us注入电容:10PF  电容误差 Ec≤±4%方波电压幅度误差 Eu≤±4%(50PC档位)校正电荷误差 Eq=(Eu2+Ec2)1/2 ≤±5%尺寸:160×125×50mm3重量:0.5kg电池:6F22 9V(三)、输入单元使用说明1、概述:输入单元是将放电试验回路中的放电信息检测出来的重要单元,亦称为检测阻抗,本输入单元能符合IEC270所的几种局部放电的检测方法(并联法、串联法、平衡法等)。本输入单元采用高频变压器的双调谐式输入回路,初次级均为LCR回路,其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。2、检测灵敏度及输入单元允许电流值:参照JF-2007多通道局部放电检测仪3、检测阻抗的选择:适当的选择输入单元可获得较佳的检测灵敏度,检测阻抗的选择原则是保证LCR检测回路的谐振频率F。落在所选择的放大器频带内。简单粗略的选择方法是:从输入单元初级电感两端上向主回路看过去所具有的电容量(通常为试品电容与耦合电容的串联值,即试品电容与耦合电容的积除以它们的和),使其落在输入单元铭牌上所标调谐电容范围的中间值附近,这样选出的输入单元就是合适的输入单元。所谓调谐电容中间值是指两端电容值乘积的平方根,选择接近这个值的输入单元可得到的灵敏度。



天正华意电气设备(威海市分公司) 高压开关特性测试仪校准装置产品自推出市场以来,其可靠的性能、人性化的设计、合理的价格、完善的售后服务为公司树立企业形象、开展业务奠定了良好的市场基础。吸引了众多客户青睐的目光, 高压开关特性测试仪校准装置得到了广大客户的一致认可。





【工频高压局放试验装置】_直流高压发生器产地直供

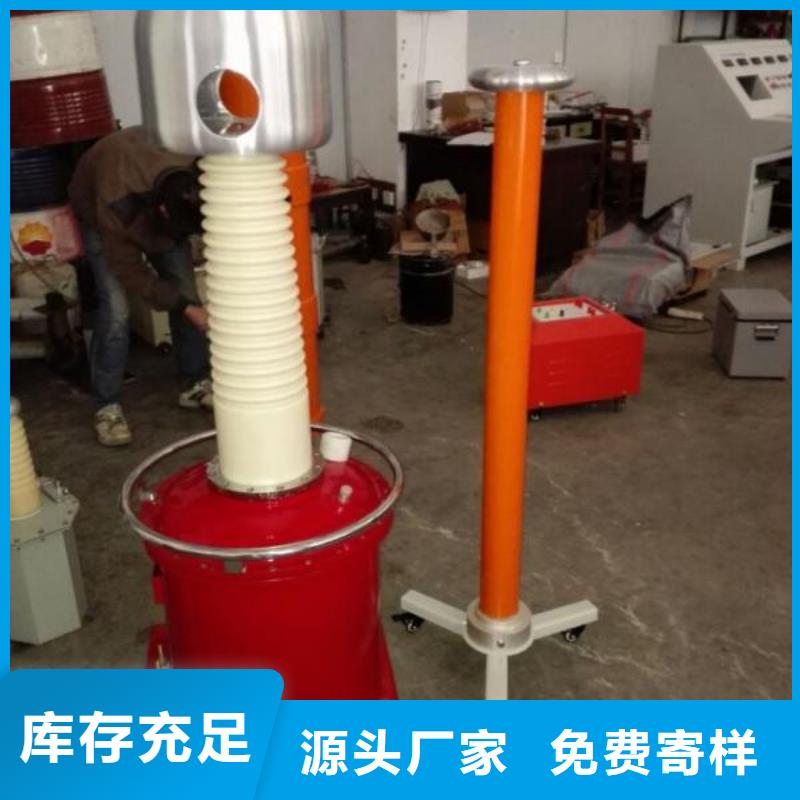

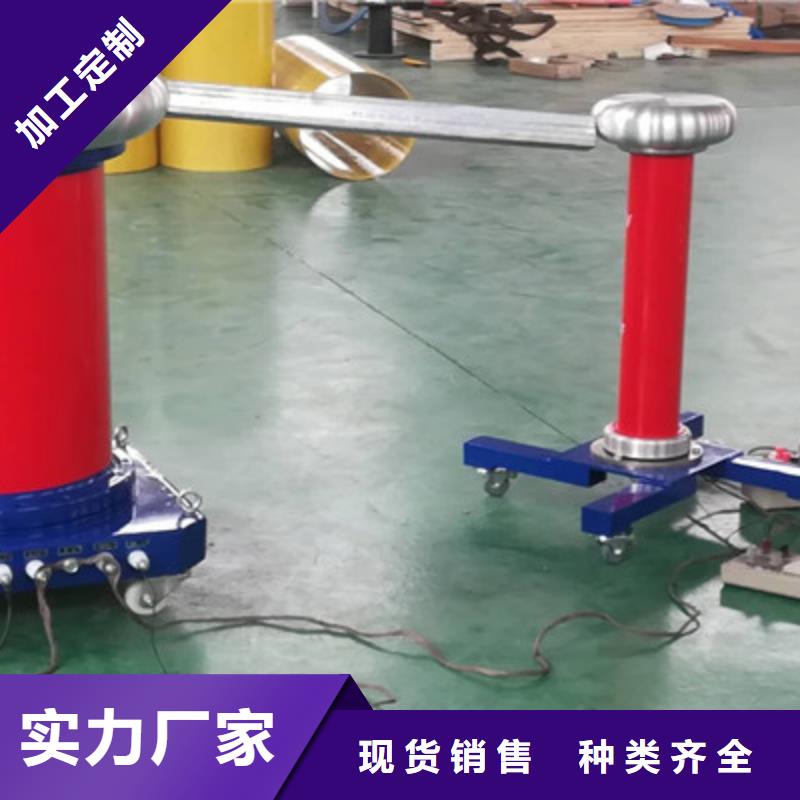

工频高压局放试验装置主要技术性能1、电容器在额定电压UN下可连续运行1小时。2、电容器电容量偏差范围:-5─+10%CN 。3、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。4、电容器短时工频耐压值为1.1UN 。5、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。使用环境条件6、使用地区海拔高度不超过1000m,环境空气温度范围为-25─+45℃。7、产品使用时,其环境空气相对湿度应不大于80%。(五)、倍频发电机电源滤波器LBS-800/431、主要技术参数:三相额定电压: 800V 额定电流 43A频 率100~200Hz 线 路 数3衰减特性10KHz ~ 100KHz ≥ 60dB 100KHz ~ 300KHz ≥ 70dB背景噪音额定电压下 Q≤ 5 PC声明该仪器用于探测中/高压(MV/HV)设备中的局部放电源。如果没有探测到放电,其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期,绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电,应立即通知对设备的负责的相关单位。警告:局部放电测试仪仅用于接地电位。·检测电气设备时,在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时,不得进行测量。 ·电路通电后,不得实施测量。 ·切勿在测试过程中以机械方式(比如晃动或敲击)、电气方式(比如增加电压)或物理方式(比如加热)来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置,如果需要维护与修理,请联系本公司进行维修。
